消失模鑄造是一種精度較高的新型鑄造方法，而保證其鑄造精度的主要因素之一就是消失模模具的設(shè)計(jì)，因?yàn)槟＞叩木仍礁?，消失模鑄造的精度也就越高，但在進(jìn)行設(shè)計(jì)時(shí)，與其他模具的要點(diǎn)與要求并不十分相同，那消失模模具設(shè)計(jì)要點(diǎn)有哪些呢？下面消失模廠家就為大家介紹詳細(xì)的模具設(shè)計(jì)要點(diǎn)與設(shè)計(jì)要求，以供大家參考。
　　

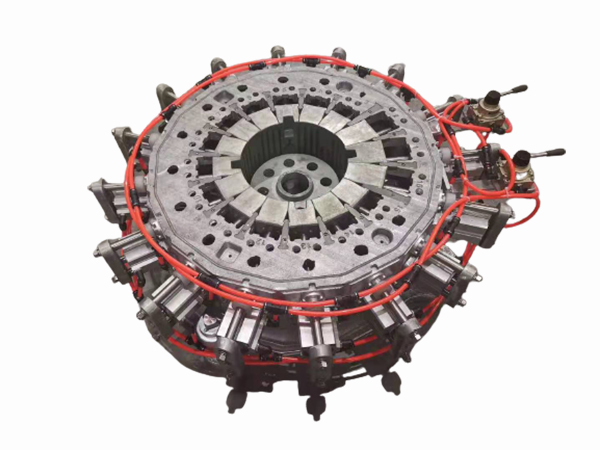

　　一、消失模模具設(shè)計(jì)要點(diǎn)

　　1、模具分解及分型面

　　
　　消失模鑄造工藝由于不需要下模芯，往往在復(fù)雜的鑄件生產(chǎn)時(shí)更能體現(xiàn)其優(yōu)勢。而生產(chǎn)復(fù)雜的鑄件，就需要有設(shè)計(jì)合理的模具。首先要對(duì)所需成型的泡沫塑料模型進(jìn)行分解，將復(fù)雜的模型分解成幾個(gè)相對(duì)簡單的模型，以便于泡沫塑料模型的生產(chǎn)，模型分解時(shí)應(yīng)選擇適合拼接時(shí)定位及粘接的地方，并設(shè)計(jì)出定位止口，不能設(shè)計(jì)出定位止口的要設(shè)計(jì)出定位點(diǎn)。分型面選擇時(shí)應(yīng)以能方便出模，盡量減少模塊數(shù)量，減少滑動(dòng)塊數(shù)量為原則。
　　

　　2、模具氣眼及壁厚

　　
　　泡沫塑料模型的成型原理是，將預(yù)發(fā)至一定倍率的預(yù)發(fā)珠粒通過打料孔打入模腔中，在一定的蒸汽壓力下，模腔內(nèi)的預(yù)發(fā)珠粒進(jìn)一步發(fā)脹，融合成為一體形成模型。成型時(shí)要求模具通過氣室具有均勻地導(dǎo)入高溫蒸汽的能力，氣室設(shè)計(jì)的高度應(yīng)不小于30mm，以便于高溫蒸汽在氣室內(nèi)進(jìn)行緩沖后能通過氣眼均勻地到達(dá)模腔中。為了便于模具快速升溫與快速冷卻，模具須盡可能地隨型腔形狀做成均勻壁厚，一般為8~ 15mm，避免因加熱時(shí)溫度不勻而產(chǎn)生局部過燒和局部生料現(xiàn)象。上下腔模均有氣室，每一氣室有一個(gè)進(jìn)氣孔和一個(gè)排氣孔。進(jìn)氣孔直通模腔氣室內(nèi)，排氣孔安裝時(shí)應(yīng)注意盡可能地安裝在氣室底部或靠近氣室底部的位置，以便于模型成型后及時(shí)排盡冷卻水，避免下一模成型時(shí)，未排盡的冷卻水由于蒸汽降溫而影響成型質(zhì)量。
　　

　　3、收縮率及拔模斜度

　　
　　消失模模具的收縮率包括兩部分，鑄件收縮率與泡沫塑料模型的收縮率。鑄件收縮率與傳統(tǒng)鑄造方法相一致，而球鑄的鑄件收縮率則與傳統(tǒng)鑄造工藝有很大的差別，在設(shè)計(jì)球鐵鑄件的消失模模具時(shí)尤其需要注意。泡沫塑料的收縮率與泡沫塑料預(yù)發(fā)珠粒的密度有關(guān)，一般在消失模鑄造所能接受的密度范圍內(nèi)，泡沫塑料的收縮率為0.2%~0.5%，精度要求不是特別高的鑄件,泡沫塑料的收縮率可忽略不計(jì)。拔模斜度可比砂型鑄造小得多，一般為0.5°或更小，但對(duì)于取模時(shí)容易變形的模型，可適當(dāng)加大拔模斜度，以免取模時(shí)用力不當(dāng)而產(chǎn)生變形。
　　

　　4、打料孔及打料塞

　　
　　打料孔應(yīng)安裝在方便操作、又便于泡沫塑料預(yù)發(fā)珠粒充填的地方，打料孔至模具型腔各部分的距離應(yīng)盡量短而一致，以便充填密度均勻。打料塞應(yīng)與模具母材一致，避免受熱不勻而在打料孔處形成生料。
　　

　　5、提模間隙

　　
　　由于泡沫塑料珠粒的密度很小,對(duì)于較復(fù)雜或型腔壁較薄的模型，其模具型腔壁對(duì)預(yù)發(fā)珠粒存在一定的摩擦力，僅僅依靠壓縮空氣的動(dòng)力無法將預(yù)發(fā)珠粒打?qū)崟r(shí)，在模具設(shè)計(jì)時(shí)則應(yīng)預(yù)留一定的提模間隙。打料時(shí)將合上的模具向上提起約5~10mm，具體可視設(shè)計(jì)的提模間隙大小而定。打料打滿后再將模具完全合上，型腔內(nèi)的預(yù)發(fā)珠粒得到一定量的壓縮，而且越靠近模具表面的珠粒壓實(shí)效果越好，這樣就能在不提高預(yù)發(fā)珠粒密度的條件下，生產(chǎn)出表面質(zhì)量更好的泡沫塑料模型。
　　

　　6、抽芯及滑塊機(jī)構(gòu)

　　
　　與模具開模方向一致的孔可以由模具上的芯頭帶出，而與開模方向不一致的孔則需采用抽芯或滑塊機(jī)構(gòu)。使用抽芯機(jī)構(gòu)時(shí)，要保證抽芯間隙處密封良好，避免漏氣而造成蒸汽壓力下降，泡沫塑料珠粒不易蒸熟。使用滑塊機(jī)構(gòu)時(shí)，在不影響鑄件尺寸精度的前提下，滑塊機(jī)構(gòu)應(yīng)有足夠的間隙，以便滑塊起模時(shí)順利滑出，否則極易將泡沫塑料模型拉變形。
　　

　　7、頂模機(jī)構(gòu)

　　
　　由于泡沫塑料模型的強(qiáng)度不高，使用頂模機(jī)構(gòu)易造成模型起模時(shí)變形，應(yīng)盡量避免使用頂模機(jī)構(gòu)，確需使用時(shí)，應(yīng)增大頂模機(jī)構(gòu)面積，或采用整塊托板式。
　　

　　二、消失模模具設(shè)計(jì)要求

　　

　　1、減少加工余量

　　
　　規(guī)范正確的消失模模具設(shè)計(jì)可以通過減少撥模斜度和加工余量來降低鑄件的重量，這種靈活的設(shè)計(jì)在其他的鑄造方法中是不可能實(shí)現(xiàn)的，它是消失模工藝的優(yōu)點(diǎn)之一。
　　

　　2、消除復(fù)雜而昂貴的砂芯

　　
　　消失模工藝中消除了普通砂型鑄造中不可缺少的砂芯，消失模模具中固定的和可以移動(dòng)的活塊在泡沫模型中形成與砂芯相似的形狀，即鑄件中的(砂芯)形狀。
　　

　　3、 鑄造孔

　　
　　在其他類型的鑄造方法中，鑄造孔可以通過砂芯或者是通過機(jī)加工(例如鉆孔)獲得，對(duì)每個(gè)鑄件來說是否鑄孔都有其相應(yīng)的特點(diǎn)，但是一般情況下，鑄出孔使后續(xù)機(jī)加工的成本降低，通過專門的模具設(shè)計(jì)如使用銷釘，芯棒或其它機(jī)構(gòu)可以將鑄造孔直接在模具上做出。
　　

　　3、鑄件設(shè)計(jì)全面

　　
　　根據(jù)鑄件形狀確定分模面，一般消失模鑄造的分模面和其它鑄造工藝相類似，但在某些細(xì)節(jié)上略有不同。生產(chǎn)設(shè)計(jì)人員要和模具設(shè)計(jì)人員共同確定分模面，膠合面的位置以及所希望的特點(diǎn)，就可以減少模型分塊的數(shù)量。
　　

　　4、滿足砂芯特點(diǎn)

　　
　　具有凹槽，內(nèi)腔，連接通道或者其他孔洞特點(diǎn)的鑄件，采用其他鑄造方法時(shí)需要使用砂芯:在消失模工藝中，則可以通過使用活塊或者將分塊模型膠合在一起等方法來解決。
　　

　　5、滿足機(jī)加工特點(diǎn)

　　
　　消失模模具設(shè)計(jì)還要求滿足機(jī)加工特點(diǎn)。例如鉆孔、減少加工量、埋頭鉆孔、锪孔及其它加工的都可以鑄出。但鑄件的方位將對(duì)模具中使用的活塊設(shè)計(jì)有很大的影響。
　　
　　關(guān)于消失模模具設(shè)計(jì)要點(diǎn)有哪些，以上就是消失模廠家為大家介紹的全部內(nèi)容了，希望能對(duì)大家有所幫助。洛陽龍尊模具股份有限公司作為以消失模鑄造與消失模模具設(shè)計(jì)生產(chǎn)為主的消失模廠家，可以為客戶提供現(xiàn)場的模具裝配、使用及試生產(chǎn)的指導(dǎo)，保證客戶的消失模生產(chǎn)效果，如有需要可以在我們的網(wǎng)站留言，或者撥打客服電話進(jìn)行詳細(xì)咨詢。
