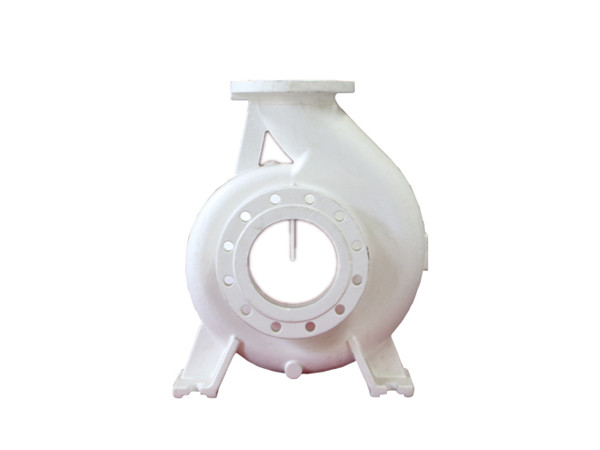

泵體是蝸殼形的，它將葉輪封閉在一定空間，輸送液體，更重要的是將液體的動(dòng)能轉(zhuǎn)變?yōu)殪o壓能，故也是能量轉(zhuǎn)換裝置。消失模鑄造（又稱實(shí)型鑄造）：是將與鑄件尺寸形狀相似的石蠟或泡沫模型粘結(jié)組合成模型簇，刷涂耐火涂料并烘干后，埋在干石英砂中振動(dòng)造型，在負(fù)壓下澆注，使模型氣化，液體金屬占據(jù)模型位置，凝固冷卻后形成鑄件的新型鑄造方法。
1、工藝流程：
預(yù)發(fā)泡→發(fā)泡成型→浸涂料→烘干→造型→澆注→落砂→清理
2、技術(shù)特點(diǎn)：
?、勹T件尺寸精度較高，無(wú)砂芯，減少了加工時(shí)間；
?、跓o(wú)分型面，設(shè)計(jì)靈活；
?、坭T件設(shè)計(jì)自由度大，工藝簡(jiǎn)單；
?、芙档屯顿Y和生產(chǎn)成本。
3、應(yīng)用：
適合成產(chǎn)結(jié)構(gòu)復(fù)雜的各種大小較精密鑄件，合金種類不限，生產(chǎn)批量不限。如灰鑄鐵發(fā)動(dòng)機(jī)箱體、高錳鋼彎管等。
消失模鑄造水基涂料由耐火骨料和輔助材料兩個(gè)部分組成。其中骨料占90-92%，附料占8-10%。附料中除商品涂料需加消泡劑和防腐劑，主要成分只有三種：粘結(jié)劑;懸浮劑;潤(rùn)濕劑。
粘結(jié)、懸浮、潤(rùn)濕三劑的分類或者劃分，其實(shí)是學(xué)者們的主觀行為?？陀^上已入圍消失模鑄造涂料附材的物質(zhì)中，個(gè)體的作用都不是單一的。比如：膨潤(rùn)土和羧酸基纖維素(CMC)，通常是做粘結(jié)劑使用，但在消失模鑄造水基涂料中，因?yàn)樗鼈儾荒芸朔郾揭蚁┡菽Ｐ凸饣砻娴脑魉裕盟鼈冏稣辰Y(jié)劑，涂料無(wú)法涂掛在泡沫模型的表面上。但是，膨潤(rùn)土的細(xì)小顆粒在水中膨脹，形成水化膜，粘浮在CMC的大分子鏈上，搭接成立體網(wǎng)狀結(jié)構(gòu)，阻止耐火骨料顆粒堆積下沉，從而提高了浮料的懸浮性能，所以，把這兩種有粘結(jié)功能的物質(zhì)作為懸浮劑使用。作為粘結(jié)劑的物質(zhì)，首先必須具有對(duì)泡沫模型光滑表面的親和力，同時(shí)要有良好的低溫強(qiáng)度和高溫強(qiáng)度。立式泵體模具常用的粘結(jié)劑是：聚乙酸乙烯乳液，俗稱白乳膠。白乳膠能顯著提高涂料粘度的同時(shí)，會(huì)降低涂料的懸浮性。但是，白乳膠對(duì)泡沫模型表面有輕微的腐蝕作用，提高了涂料的潤(rùn)濕性，從而提高了涂料的附著性能，也就是提高了涂料的涂掛性能。這是其它任何粘結(jié)劑不能與之相比的。依據(jù)這一特點(diǎn)，乳白膠的加入量要根據(jù)泡沫模型表面的粗糙程度來(lái)確定。光如境面的泡沫模型，涂料中白乳膠的加入量可以高達(dá)5-6%，電阻絲切割拼接的泡沫型，涂料中白乳膠的加入量可以少至1%以下。
消失模涂料粘結(jié)劑的選擇不僅要考慮低溫強(qiáng)度，也要重視涂料高溫強(qiáng)度。白乳膠有很好的低溫強(qiáng)度，但在300℃-400℃時(shí)就會(huì)發(fā)生焦化，失去粘結(jié)劑作用，因此，選用白乳膠作粘結(jié)劑的同時(shí)，要輔助加入高溫粘結(jié)劑。
諸多的高溫粘結(jié)劑中，磷酸鹽類物質(zhì)，特別三聚磷酸鈉不僅有很好的高溫性能，還是一種潤(rùn)濕劑，能降低涂料的表面張力，提高涂掛性能和流動(dòng)性能。三聚磷酸鈉的高溫強(qiáng)度表現(xiàn)在能促進(jìn)耐火骨料低溫?zé)Y(jié)陶瓷化，形成抗高溫金屬液沖刷的陶瓷殼。
三聚磷酸鈉可以使耐火骨料聚集沉淀，破壞涂料的懸浮性能，在配比上宜少不宜多。涂料中的各種輔料是有交互作用的，有的是正交互作用，適當(dāng)?shù)呐浔瓤梢云鸬絽f(xié)同增強(qiáng)的效果，有的是負(fù)交互作用，配比失衡會(huì)起到拮抗抵消的作用。所以，涂料配方的效果，不是各種輔助材料獨(dú)立效果、效應(yīng)之和。合理的配方總效應(yīng)大于獨(dú)立效應(yīng)之和，不合理的配方的總效應(yīng)小于獨(dú)立效應(yīng)之和。
相關(guān)內(nèi)容：
1、消失模鑄造工藝流程及存在的問(wèn)題
2、 影響消失模模具壽命的因素,這些你知道嗎？
